[Xpenology] 서베일런스 스테이션 외부접속 (faet. TP-Link)

4wd 2025. 2. 26. 20:20
반응형



아이가 태어나고 잠시 외출할 경우 아이 상태를 확인하기 위해



처음 IPCAM을 설치하였고 몇 년간 스마트폰으로 외부에서



집안 체크용으로 사용하였습니다.





이번에 무인 키즈풀을 오픈하면서 매장 감시용 IPCAM도 사용하고 있으나



무인 키즈풀은 약속된 입장 인원 확인이 필요하고 사람들이 한 곳에 모여 있지 않아



다각도에서 인원 체크가 필요합니다.



또한 안전사고 및 분실물, 기계 오작동 체크용으로 굳이 상주하지 않고



필요한 경우 방문하여 관리하기 때문에 수시로 장애가 있는지 확인해야 하지만



카메라 한 개만 사용할 때는 불편한 점이 없었지만 여러대를 동시에 사용할 경우에는



카메라 간 이동에서 불편함이 생깁니다.



1번 카메라 클릭 > 영상 확인  > 뒤로 가기 > 2번 카메라 클릭 > 영상 확인 > 뒤로 가기...





여러 개의 카메라를 동시에 확인하고 필요한 부분만 확대하여 보기 위해



시놀로지 서베일런스와 연동하여 NVR/DVR처럼 사용하기로 결정



모든 카메라에는 SD카드가 장착되어 있어 녹화 기능은 필요가 없어 녹화중지로



NAS 저장용량에 영향이 안 가는 선에서 실시간 감시 역할로 사용







1. 포트 포워딩



TP- LINK 모델인 경우 ONVIF는 2020을 사용하고 RTSP는 554 포트를 사용

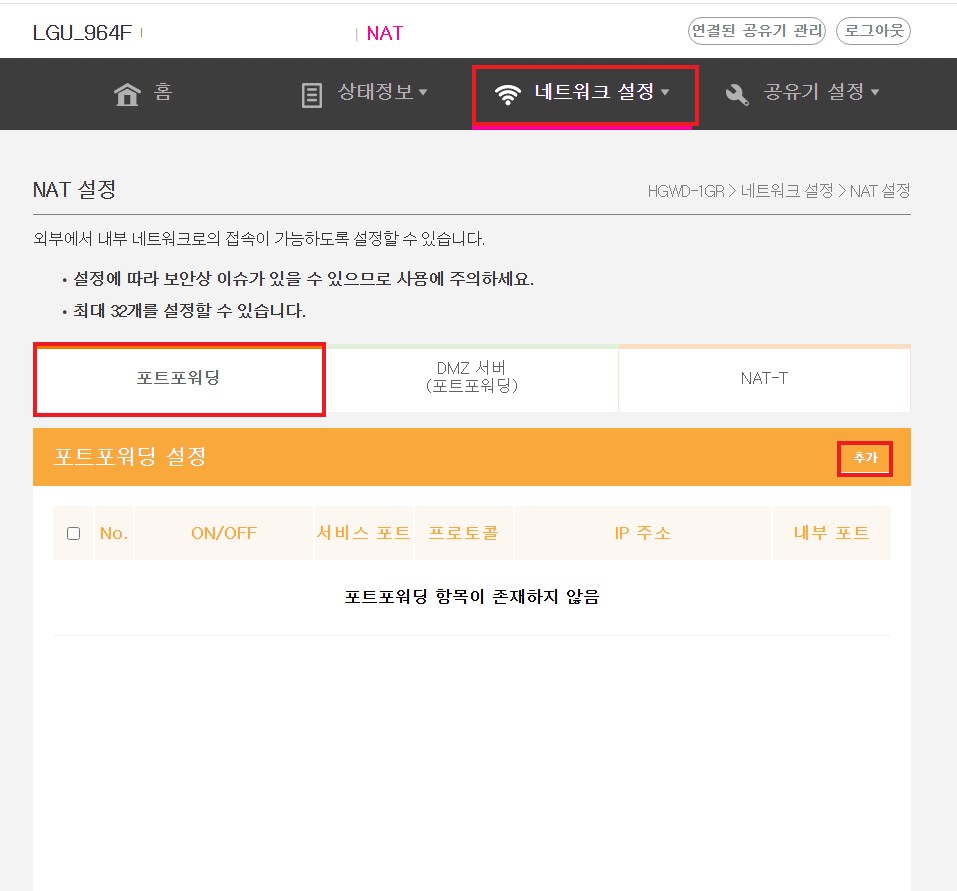

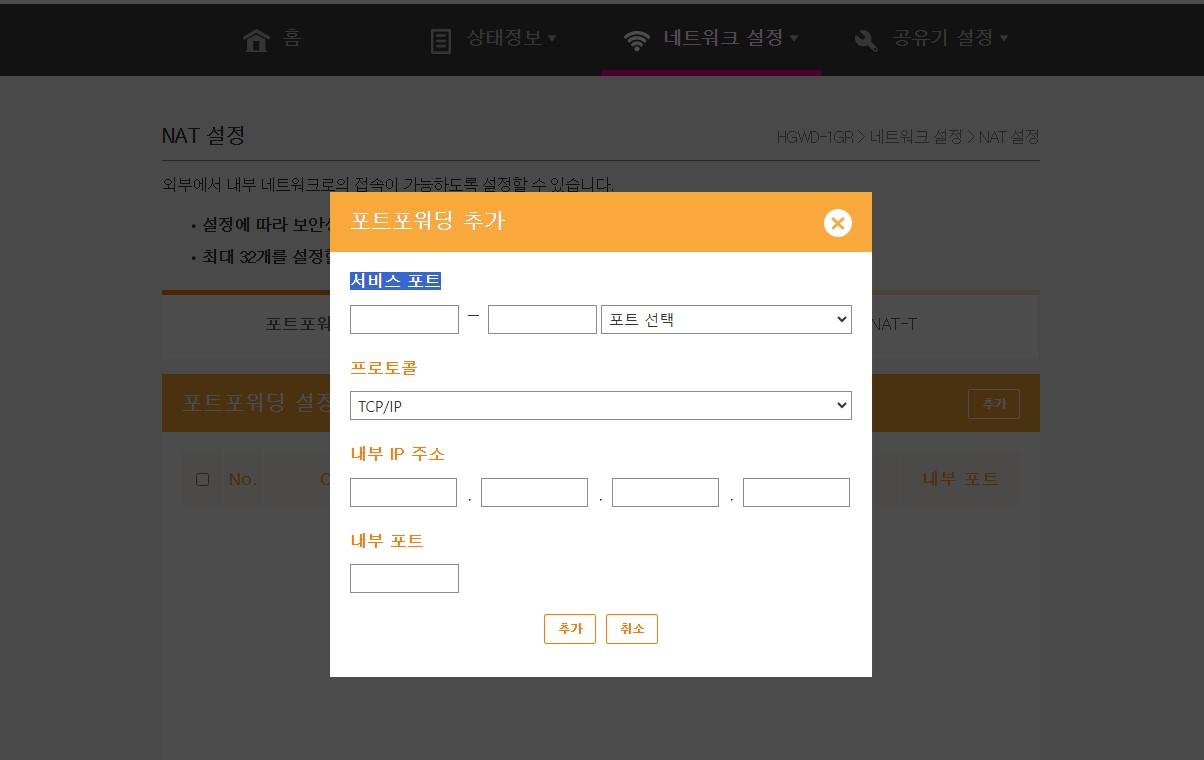

먼저 본인 공유기에서 포트 포워딩을 IP당 임의의 포트값을 지정하여 열어줘야 한다.



위에 말한 대로 모든 IPcam에는 SD카드가 장착되어 있어 굳이 녹화할 필요가 없고



스트리밍으로 확인이 필요하여 554 포트만 열어 주면 됩니다.











[Xpenology] 외부 접속 포트 포워딩

포트포워딩(port forwarding)이란 단순하게 설명하면 네트워크 주소 변환입니다. 간단하게 설명하면 외부에서 접속을 시도할 경우 특정 위치로 연결시켜 준다고 생각하면 됩니다. 예를 들어 집에 PC,

x486.tistory.com





2. TP -LINK 설정



인증 절차를 위해 사용하고 있는 스마트폰 어플로 접속하여 해당 카메라의



계정 생성 및 비밀번호 지정하여 주면 됩니다



모든 카메라의 계정은 다르게 설정되어야 하고



아이디와 비밀번호는 편하신 대로 입력하면 됩니다.





3. Surveillance Station 연결하기

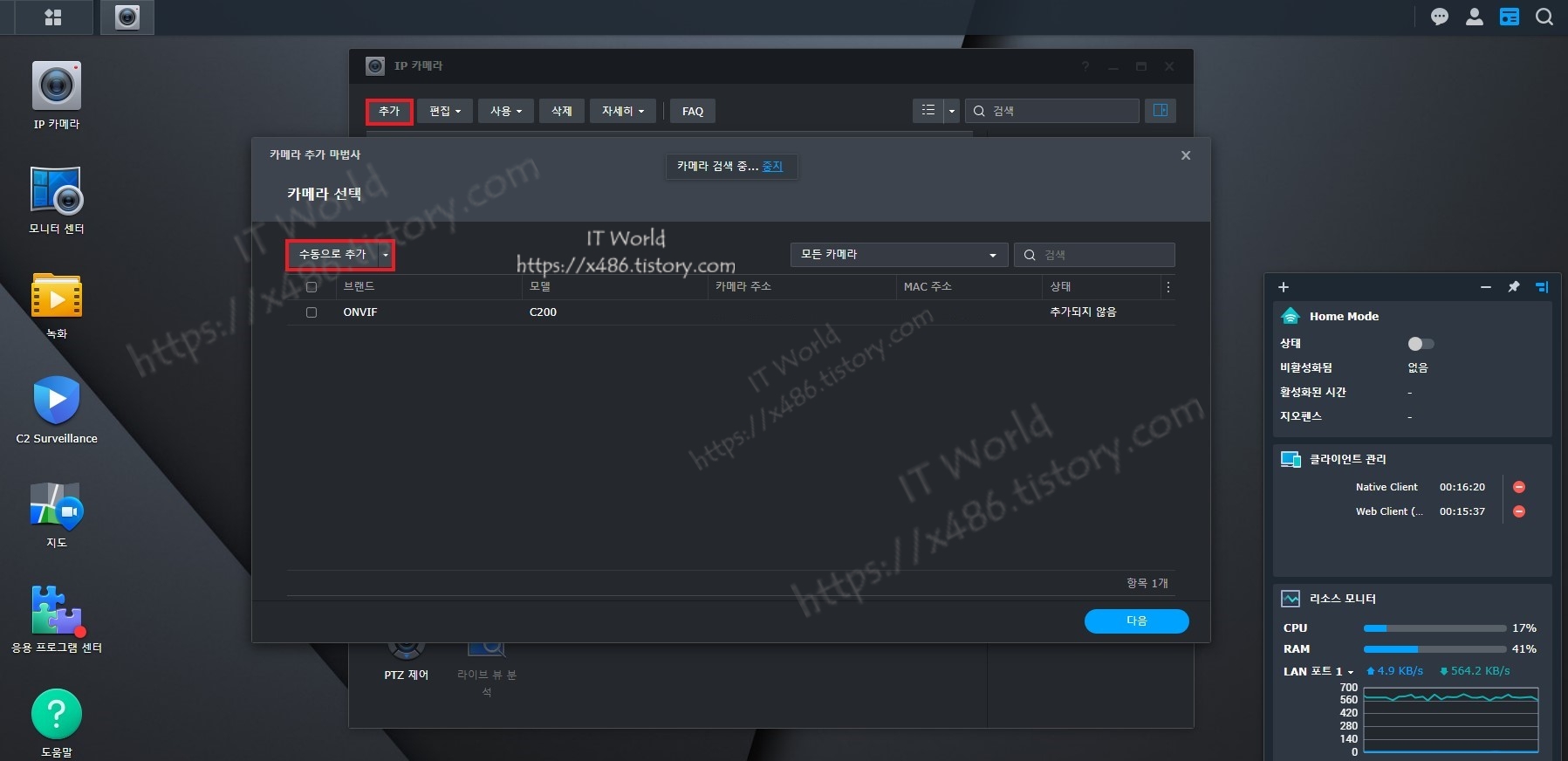

서베일런스 스테이션을 실행하면 'IP 카메라' 아이콘이 있고 클릭하여 추가해 주면 됩니다.



IPCAM > 추가 > 수동으로 추가

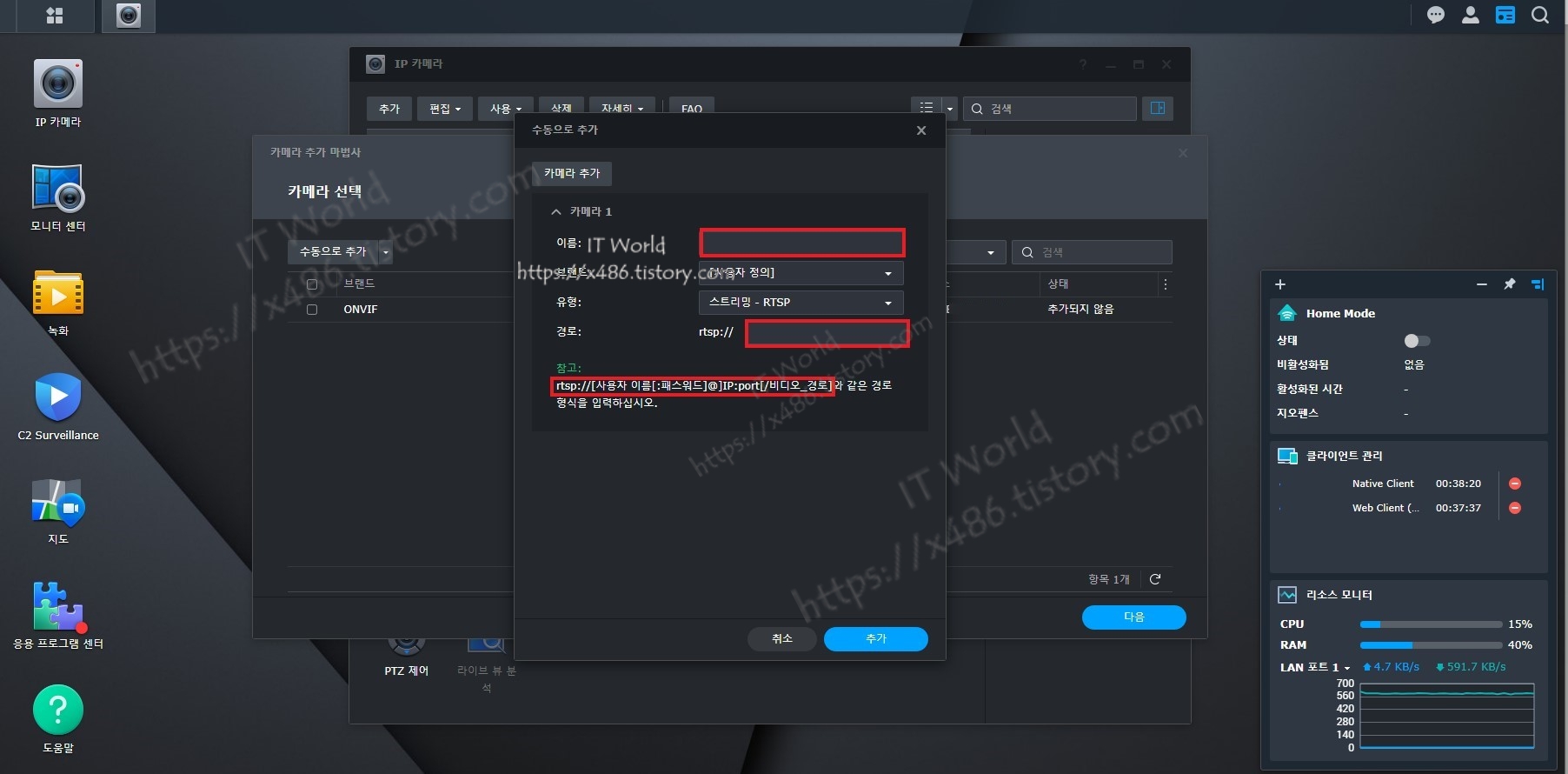

이후 카메라 '이름', '경로'를 지정해 줍니다.



경로는 아이디:패스워드@외부아이피:포트 마지막에 /stream1을 붙여 주시면 경로가 됩니다.



예를 들어



1번 카메라                                                                    2번 카메라

외부 IP : 123.123.123.123                                            외부 IP : 123.123.123.123

위치 : 거실                                                                    위치 : 욕실

카메라 계정 : real1                                                       카메라 계정 : real2

카메라 비번 : 12345                                                     카메라 비번 : 12345

포트 지정 : 610                                                            포트 지정 : 611



경로

1번 카메라

이름 : 거실

경로 : real1:12345@123.123.123.123:610/stream1



2번 카메라

이름 : 욕실

경로 : real2:12345@123.123.123.123:611/stream1

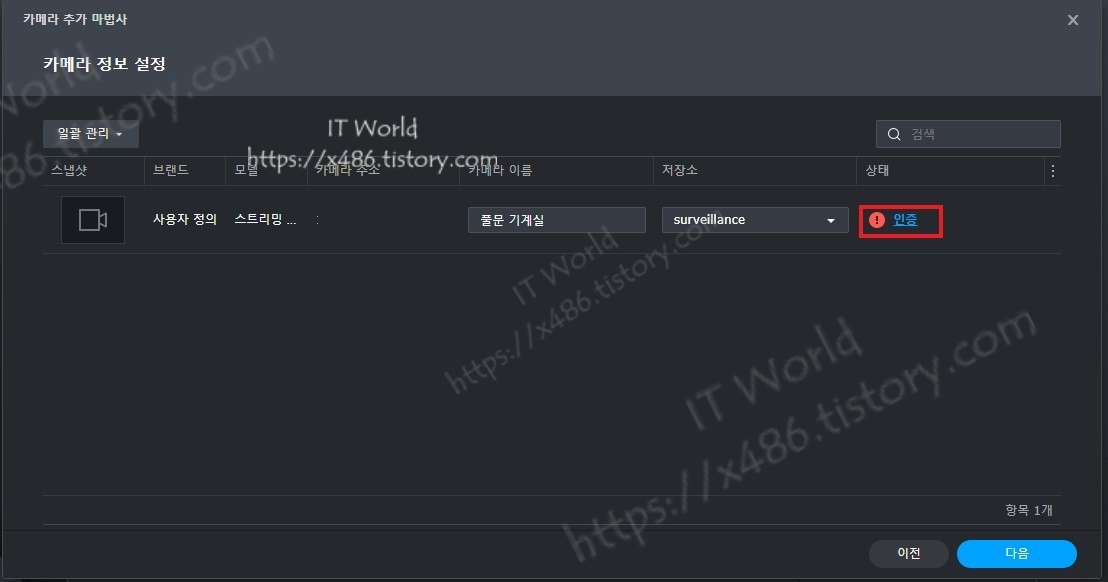

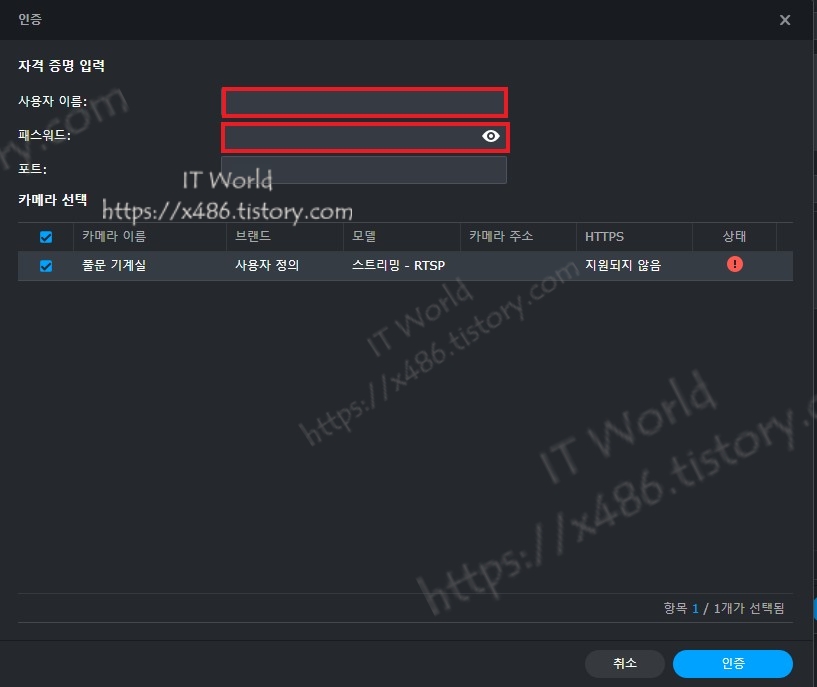

인증은 위에 언급했던 카메라 계정 생성한 것을 넣어 주시면 됩니다.







4. 모니터 센터

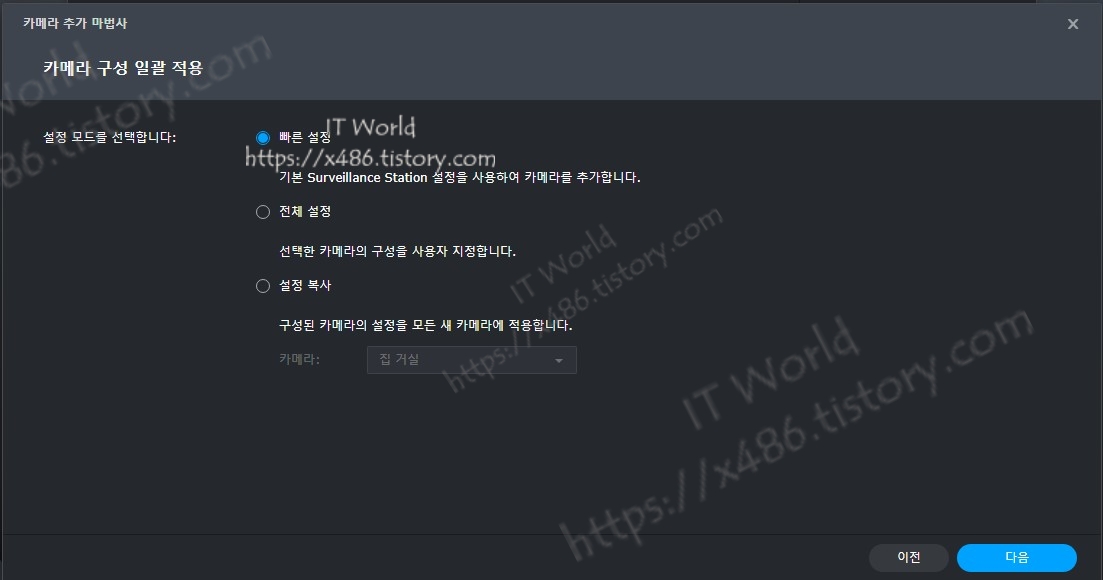

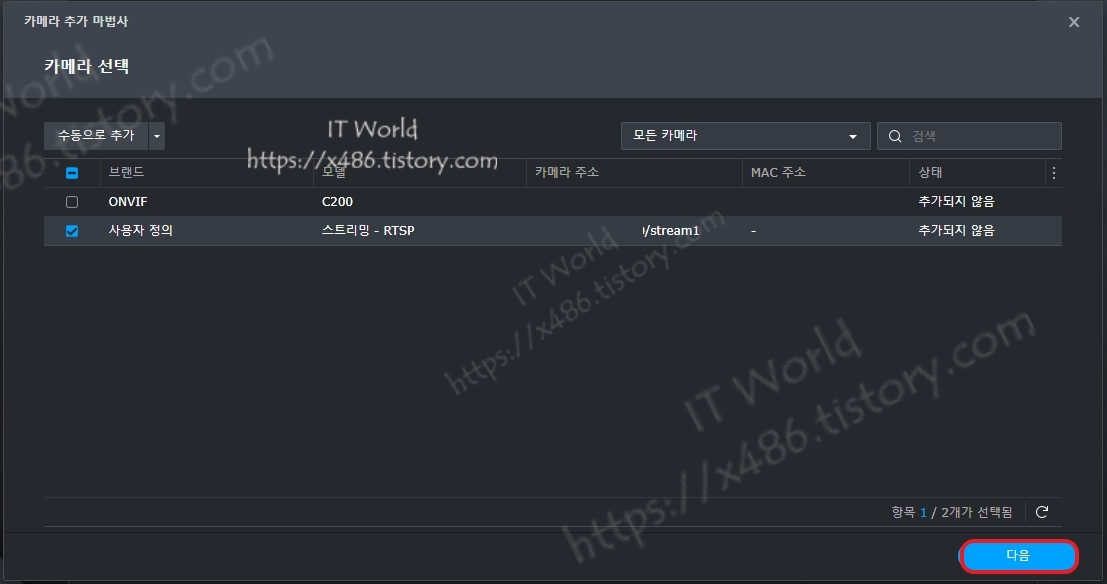

카메라가 모두 추가된 것을 확인 후 닫기를 클릭

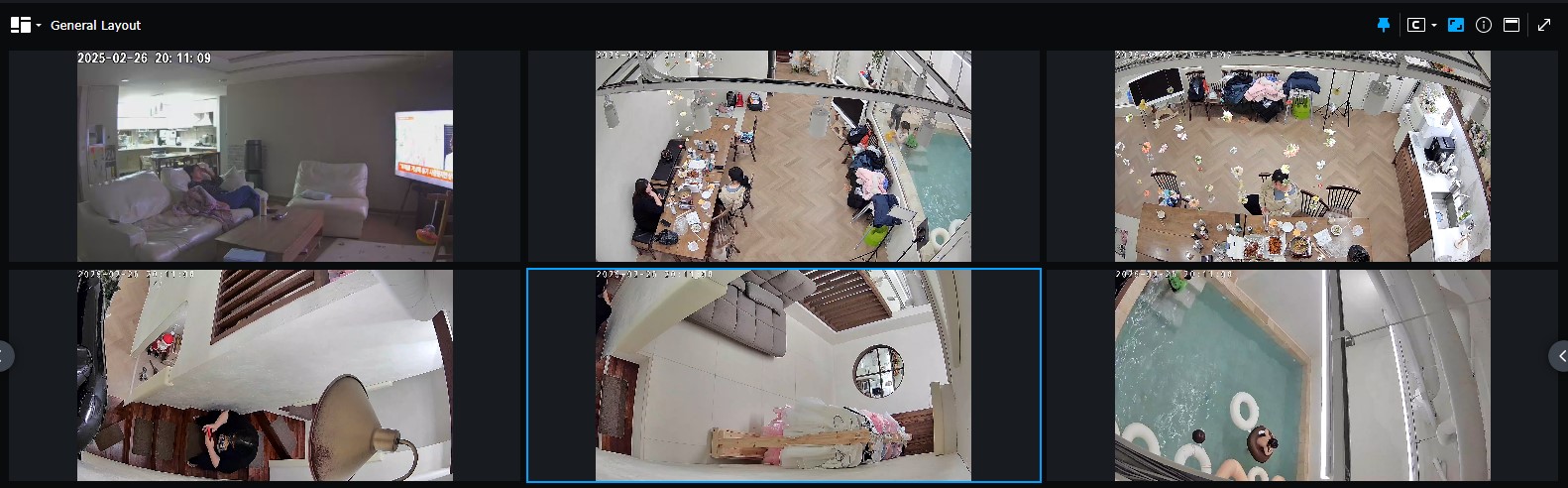

바탕화면에서 모니터 센터를 클릭하여 각자 편한 레이아웃을 지정할 수 있습니다.









정상 적으로 연결이 되었다면 연결된 화면을 볼 수 있습니다.



당연한 이야기 지만 유동 아이피는 가끔 변경되어연결해제 될 수 있어



아이피를 고정으로 변경해 주거나 연결이 끊긴 경우 새로운 아이피를 포트포워딩만 하면



카메라를 삭제 후 재설치할 필요 없이 다시 사용할 수 있습니다.





서베일런스 카메라는 기종별로 다르긴 하지만 기본 2대만 등록이 가능하며



추가 등록 시 국내 에이블스토어에서 1대당 9만 원, 아마존, 이베이는 7만 원에 판매하고 있습니다.



다른 방법으로 카메라를 추가할 수 있는 방법도 있지만... 구글 검색을 추천드립니다.





모니터센터는 굳이 NAS에 접속하여 사용할 필요 없이 윈도우/맥 에서 설치하여 사용 가능하니



시놀로지 홈페이지에서 다운 받아 설치/사용하면 됩니다.



다운로드 링크 : https://www.synology.com/ko-kr/support/download/DS918+?version=7.2#utilities
